Resistor juga tersedia dalam berbagai ukuran, bentuk dan jenis. Variasi ini membuat mereka cocok untuk beberapa aplikasi tertentu saja. Oleh karena itu pemilihan resistor yang benar harus dilakukan dengan sangat hati-hati.
Resistor dapat dikategorikan menjadi resistor Linier dan Non Linier.
Garis besar
Apa itu resistor linier?
Resistor yang mematuhi hukum ohm disebut resistor linier. Resistansi resistor ini tidak berubah dengan arus bervariasi yang mengalir melaluinya.
Secara umum, resistor yang mematuhi hukum ohm adalah
1. Resistor tetap
2. Resistor variabel
Resistor Tetap
Resistor Tetap adalah resistor yang nilai resistansinya tetap. Pabrikan menetapkan nilai tetap untuk itu. Idealnya resistor tetap harus bekerja secara independen terhadap perubahan suhu, voltase, dan frekuensi. Ini tidak mungkin secara praktis karena semua bahan resistor memiliki koefisien suhu yang mengarah pada ketergantungan suhu. Kapasitansi liar yang ada di semua resistor akan menghasilkan impedansi dan karenanya resistansi sebenarnya akan berbeda dari yang diharapkan. Resistor tetap tersedia dalam berbagai ukuran, bentuk, bertimbal, kurang timah, dll. Beberapa resistor tetap adalah Resistor Komposisi Karbon. Resistor film. Luka kawat.
Resistor Komposisi Karbon
Resistor Komposisi Karbon adalah resistor yang umum digunakan. Karena konstruksinya, resistor ini diproduksi dengan biaya rendah. Resistor ini terdiri dari karbon yang digiling halus bersama dengan tanah liat keramik yang berfungsi sebagai bahan pengikat. Proporsi karbon dan tanah liat adalah faktor dalam menentukan nilai resistif. Resistensi lebih tinggi ketika jumlah karbon lebih sedikit.
Resistor Komposisi KarbonMereka dapat diproduksi dalam berbagai nilai mulai dari 1Ω hingga nilai setinggi 22 MΩ. Keuntungan dari resistor karbon adalah kemampuannya untuk tetap tidak rusak dari pulsa energi tinggi, tersedia dengan biaya yang sangat rendah dan daya tahan yang baik. Kerugiannya adalah kepekaan yang tinggi terhadap suhu, sifat kebisingan yang tidak stabil, dan masalah stabilitas saat panas. Mereka mudah terpengaruh oleh kelembapan sehingga toleransinya hanya 5%. Mereka juga memiliki peringkat daya rentang rendah-menengah yaitu <5W. Resistor komposisi karbon cocok untuk aplikasi frekuensi tinggi karena memiliki induktansi rendah.

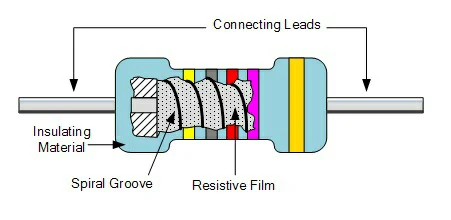

Resistor Jenis Film
Resistor jenis film diproduksi dengan proses yang disebut teknik deposisi film. Setelah film diendapkan pada bahan isolasi, film tersebut dipotong menjadi pola heliks spiral dengan bantuan laser. Nilai resistif dikontrol atau dipertahankan dengan mengontrol ketebalan film yang disimpan. Dua jenis resistor Film adalah
1. Resistor Film Tipis
2. Resistor Film Tebal
Resistor Film Tipis
Resistor film tipis diproduksi dengan mendepositkan lapisan resistif pada dasar isolasi seperti keramik. Ketebalan film resistif sama dengan atau lebih kecil dari 0,1 mikro meter. Deposisi vakum adalah teknik yang digunakan untuk menyimpan film resistif pada keramik. Resistif bahan yang sering berupa paduan nikel dan kromium yang disebut Nichrome disemprotkan pada dasar isolator yang terbuat dari keramik. Proses ini akan menghasilkan film seragam setebal 0,1 mikrometer. Ketebalan film logam dapat dikontrol dengan mengontrol waktu sputtering. Pola dibuat dengan proses pemangkasan laser pada lapisan padat dan seragam untuk membuat dan mengkalibrasi jalur resistif dan nilai resistansi. Resistor film tipis dapat diproduksi sebagai resistor SMD atau resistor timbal aksial. Karena toleransi tinggi dan koefisien suhu rendah, film tipis resistor digunakan dalam aplikasi presisi. Contoh resistor Film tipis adalah
1. Film Logam,
2. Film Karbon
Dalam film logam, logam nikel digunakan sebagai elemen resistif dan timah oksida untuk film oksida logam.
Resistor Jenis FilmResistor jenis Film Logam memiliki toleransi yang jauh lebih tinggi dan stabilitas suhu yang lebih baik jika dibandingkan dengan resistor karbon. Oleh karena itu, mereka digunakan dalam aplikasi seperti aktif filter yang memerlukan koefisien suhu rendah dan toleransi yang ketat. Resistor film karbon lebih baik daripada resistor komposisi karbon. Resistor film karbon digunakan dalam aplikasi yang tegangan dan suhu pengoperasiannya tinggi seperti laser dan radar.
Resistor Film Tebal
Pada resistor film tebal, ketebalan film resistif hampir 1000 kali lebih tebal dari pada resistor film tipis. Perbedaan utama antara film tebal dan resistor film tipis adalah prosedur penerapan film resistif. Film resistif pada resistor film tebal dibuat dari campuran bahan pengikat, pembawa dan oksida logam. Ikatan frit kaca digunakan untuk mengikat campuran. Pembawa adalah ekstrak pelarut organik dan digunakan oksida iridium atau ruthenium. Campuran ini dibuat sebagai pasta dan film resistif diproduksi dengan mengoleskan pasta ini ke dasar keramik menggunakan proses stensil dan sablon. Resistor film tebal dapat dibuat digunakan dalam aplikasi di mana biaya lebih sedikit penting, daya tinggi ditangani dan stabilitas tinggi penting. Contoh resistor film tebal adalah
1. Film Oksida Logam.
Resistor oksida logam memiliki stabilitas suhu yang jauh lebih baik dan kapasitas lonjakan arus yang lebih baik.
Resistor Jenis Luka Kawat
Resistor lilitan kawat adalah resistor pengenal daya yang paling tepat dan berdaya tinggi. Konstruksi resistor lilitan kawat melibatkan lilitan logam tipis atau kawat paduan logam di sekitar substrat isolasi. Umumnya logam yang digunakan adalah manganin atau konstanta dan paduan nikel kromium yang juga disebut karena nichrome digunakan dalam kasus paduan logam.Nilai resistif dapat bervariasi dengan memvariasikan pola pembungkus, diameter, panjang dan jenis paduan.
Wire Wound Type
ResistorsToleransi resistansi resistor gulungan kawat sekencang 0,005% dan daya peringkat berada di kisaran 50W-300W. Ini adalah resistor luka kawat presisi. Dalam hal resistor daya, toleransinya adalah 5% dan peringkat daya berada dalam kisaran kilo watt. Mereka terbatas pada aplikasi frekuensi rendah karena sifat konstruksinya. Karena ada kawat logam yang dililitkan sebagai gulungan di sekitar isolator, mereka bertindak sebagai induktor. Hal ini menghasilkan reaktansi dan induktansi dan bila digunakan dalam rangkaian A.C ada kemungkinan pergeseran fasa saat dioperasikan pada frekuensi yang lebih tinggi. Ada kemungkinan untuk mengatasi batasan ini dengan melilitkan setiap setengah kabel ke arah yang berbeda. Ini akan membatalkan efek induktif satu sama lain. Resistor ini disebut sebagai Resistor Luka Kawat Non-Induktif. Biasanya biaya resistor luka kawat lebih tinggi bila dibandingkan dengan resistor komposisi karbon. Dalam aplikasi frekuensi tinggi Resistor Luka Kawat Non-Induktif dapat digunakan tetapi biaya mereka lebih dari resistor luka kawat normal. Resistor luka kawat digunakan dalam banyak aplikasi. Beberapa di antaranya adalah pemutus sirkuit, transduser, sensor suhu, dan sensor arus.
Resistor Variabel
Resistor variabel adalah resistor yang nilai resistansinya dapat diubah atau disesuaikan. Cara kerja resistor variabel dapat dijelaskan dengan bantuan diagram berikut. Resistor variabelJalur resistansi disediakan oleh jalur dan terminal perangkat dihubungkan ke jalur . Wiper digunakan untuk menambah atau mengurangi resistansi melalui gerakannya.
Potensiometer
Potensiometer atau pot adalah resistor elektro mekanis dengan tiga terminal dan merupakan resistor variabel yang paling umum digunakan.
PotensiometerKedua terminal di kedua ujungnya akan menghasilkan resistansi konstan yang merupakan resistansi formal. Terminal di tengah dapat digerakkan dan disebut Penghapus. Penghapus yang dapat digerakkan ini mempertahankan kontak dengan permukaan resistif. Resistansi antara terminal pertama dan penghapus ditambah resistansi antara penghapus dan terminal kedua sama dengan resistansi formal perangkat. Nama potensiometer diberikan ke perangkat ini karena menyesuaikan voltase menggunakan voltase prinsip pembagi. Sementara penghapus adalah kontak yang berputar, beberapa potensiometer memiliki titik penyadapan yang dapat disesuaikan secara terus menerus yang dihubungi dengan terminal ketiga yang disebut penyadap dan mereka juga bertindak sebagai pembagi tegangan yang dapat disesuaikan secara terus menerus. Aplikasi terbaik adalah penggunaannya dalam rangkaian penyetelan dan penerima radio.
Prasetel
Preset adalah resistor variabel yang digunakan dalam kondisi penyesuaian sesekali. Umumnya preset dipasang pada papan sirkuit tercetak dan disesuaikan menggunakan kontrol putar yang ada di atasnya dengan bantuan obeng. Berbeda dengan potensiometer di mana resistansi bervariasi secara linier , resistensi dalam preset bervariasi secara eksponensial.
Simbol dari preset adalah seperti yang ditunjukkan di bawah ini. sensitivitasnya, preset sering digunakan dalam sirkuit penginderaan seperti penginderaan suhu atau cahaya.
Rheostat
Rheostat adalah resistor variabel dua terminal. Dalam rheostat, salah satu ujung jalur resistif resistor variabel dan terminal penghapusnya dihubungkan ke rangkaian. Sambungan ini akan membatasi arus di sirkuit sesuai dengan posisi penghapus.
Rheostat
Rheostats digunakan untuk mengontrol resistansi tanpa mengganggu aliran arus. Karena aliran arus yang signifikan ini, rheostat dibuat sebagai resistor luka kawat. Rheostat digunakan dalam aplikasi di mana arus lebih penting daripada peringkat daya. Mereka umumnya digunakan dalam rangkaian penyetelan dan aplikasi kontrol daya.
Resistor Nonlinier
Seperti namanya menunjukkan nilai resistansi mereka bervariasi dengan berbagai Arus yang mengalir di resistor. Beberapa resistor non linier adalah
VaristorLDRTermistor
Varistor
Ini adalah komponen elektronik dengan karakteristik tegangan arus non-linear. Hambatan dalam varistor berubah sesuai dengan perubahan tegangan di atasnya. Ini menjadikannya perangkat yang peka terhadap tegangan sehingga disebut juga Voltage Dependent Resistor.
VaristorHambatan varistor adalah sangat tinggi dalam kondisi operasi normal. Tetapi resistansi menurun secara dramatis ketika tegangan meningkat melebihi nilai pengenal varistor. Oksida logam Varistor adalah jenis varistor yang paling umum. Biji-bijian seng oksida digunakan karena memberikan karakteristik dioda PN. Oleh karena itu digunakan untuk melindungi sirkuit elektronik dan listrik dari lonjakan tegangan berlebih.
Resistor Tergantung Cahaya (LDR)
Light Dependent Resistor atau Photo resistor adalah resistor peka cahaya yang resistansinya bervariasi sesuai dengan intensitas insiden cahaya pada mereka. Lambang resistor bergantung cahaya adalah
Gambar: Simbol LDR
Resistor bergantung cahaya terbuat dari semikonduktor dengan resistansi tinggi. Dengan tidak adanya cahaya atau dalam gelap, resistansi resistor bergantung cahaya sangat tinggi biasanya dalam kisaran Mega Ohm (MΩ). Dengan tidak adanya cahaya atau dalam gelap, resistansi resistor bergantung cahaya sangat tinggi biasanya dalam kisaran Mega Ohm (MΩ). Ketika cahaya mengenai permukaan resistor yang tergantung cahaya, nilai resistansinya menurun.
Termistor
Thermistor adalah resistor yang nilai resistansinya bervariasi dengan suhu. Ini adalah jenis transduser. Ini sebagian besar digunakan untuk mengukur suhu. Ada dua jenis termistor. NTC (Koefisien Temperatur Negatif), PTC (Koefisien Temperatur Positif)Seiring kenaikan suhu, resistansi termistor menurun untuk termistor NTC dan untuk Resistansi PTC meningkat seiring kenaikan temperatur. Mereka berbeda dari detektor temperatur. RTD berguna untuk rentang suhu yang besar dimana termistor ini berguna dari -90 hingga 1300
Tipe yang lain
Resistor dapat dibagi lagi berdasarkan pemasangan, peringkat daya.
Jenis Resistor Berdasarkan Terminasi dan Pemasangan
Resistor SMD
Surface Mount Devices (SMD) diproduksi sebagai hasil dari teknik yang disebut Surface-mount Technology (SMT).
Pengembangan Teknologi Surface-Mount dan Surface Mount Devices adalah hasil dari kebutuhan komponen yang lebih kecil, lebih cepat, lebih murah, dan lebih efisien oleh produsen PCB.
Resistor SMD lebih kecil daripada rekan lubang tembusnya dan umumnya berbentuk persegi panjang tetapi terkadang berbentuk oval. Chip persegi panjang ini memiliki timah logam yang sangat kecil atau area metalisasi di kedua ujungnya yang digunakan untuk melakukan kontak dengan PCB dan oleh karena itu menghilangkan kebutuhan akan lubang. pada PCB dan kawat timah pada resistor. Sebuah resistor SMD tunggal seperti yang ditunjukkan pada gambar. Resistor SMD Resistor SMD terdiri dari substrat isolator yang umumnya keramik dan lapisan film oksida logam diendapkan pada substrat ini. Nilai resistansi adalah ditentukan oleh ketebalan film. Karena ukurannya yang kecil, mereka cocok untuk papan sirkuit. Mereka memiliki induktansi dan kapasitansi yang sangat kecil dan dapat bekerja dengan baik pada frekuensi radio.
Through-hole resistor
Through-hole adalah teknik pemasangan di mana komponen dimasukkan ke dalam lubang yang dibor pada PCB. Untuk tujuan ini, komponen elektronik terdiri dari timah logam kecil. Semua resistor dengan timah yang keluar darinya untuk tujuan kontak berada di bawah Through-hole resistor lubang. Resistor melalui lubang tersedia dalam resistor komposisi karbon, resistor film karbon, resistor film logam, resistor oksida logam, resistor luka kawat dan banyak lainnya. Selain komponen diskrit, resistor melalui lubang dapat ditemukan sebagai paket resistor dengan penggunaan teknik paket Dual in-line dan Single in-line.Through-hole Resistors Resistor SIP dan DIP ini umumnya digunakan dalam jaringan resistor ladder, jaringan pull-up dan pull-down, terminator bus, dll.
Resistor Jaringan
Resistor jaringan adalah resistor paket tunggal dengan dua atau lebih resistor. Mereka umumnya datang dalam paket Single in-line atau Dual in-line package. Resistor SIP dan DIP ini umumnya digunakan dalam jaringan resistor ladder, jaringan pull-up dan pull-down, terminator bus, dll. ruang papan, meningkatkan keandalan, mengurangi koneksi solder dan meningkatkan pencocokan toleransi. Umumnya jaringan resistor digunakan dalam tangga resistor, terminator bus dan terminator antarmuka sistem komputer kecil. Mereka tersedia sebagai perangkat pemasangan permukaan dan perangkat melalui lubang
